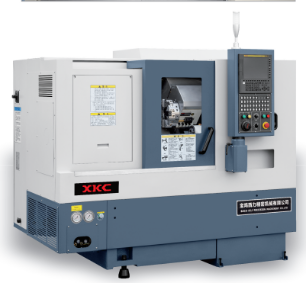

T5/T6/T7/T8
系列斜床身精密數控車床
高 精 度 主 軸 :
機床采用日本超高精密主軸軸承,高剛組合設計,保證主軸的高剛性和持久精度,主軸跳動 < 3μm。
高 效 率 加 工 :
機床主軸最高轉速5500轉/分,X、Y 軸快移速度最高可達24、28米/分鐘??梢耘渲米詣铀土蠙C(jī),實現高速、高效自動化加工。
高 精 度 進 給 :
進給各軸全伺候驅動,采用日本THK高精度滾珠絲杠,保證加工精度及長時間的精度保持,進給各軸重復定位精度<±1.5μm。

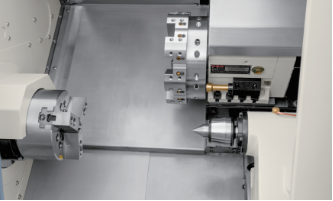

高 精 度 刀 塔 :
采用高精度刀塔,刀位數多,換刀高速、平穩、準確,大幅度節約加工時間。
液 壓 尾 座 :
液壓式尾座,配置靈活,大大提高了軸類零件的加工精度和效率大幅度節約加工時間。
強 力 切 削 :
高轉速、高精度液壓回轉缸,精密筒夾和高剛性精密動力卡盤配置,提高了韌性材料切削和強力切削的能力。
數 控 系 統 :
采用FANUC數控系統,使機床具有高穩定性。也可選配新代或其它國產數控系統。
機床規格參數
項目ITEM  | T5  | T6  | T7  | T8  | |


 加工能力 Capacity  | 床身上最大的回轉直徑 Max. swing diaover bed  | φ320mm  | φ450mm  | φ550mm  | φ450mm  |
刀座板上面最大的回轉直徑 Swing over cross slide  | φ160mm  | φ250mm  | φ380mm  | φ250mm  | |
最大的車削直徑 Max. turning diameter  | φ250mm  | φ260mm  | φ450mm  | φ260mm  | |
最大的車削長度 Max. turning length  | 300mm  | 420mm  | 560mm  | 420mm  | |




 主軸 Spindle  | 液壓卡盤尺寸 Hydraulic chuck dimensions  | 6寸  | 6寸  | 8寸  | 8寸  |
主軸頭型式(ISO) Spindle nose  | A2-5  | A2-5  | A2-6  | A2-6  | |
主軸最高轉速 Max. spindle speed  | 5500r/min  | 5000r/min  | 標配4500rpm 大孔徑4000rpm  | 5000r/min  | |
主軸通孔直徑 Spindle bore dia  | φ57mm  | φ60mm  | 標配φ62mm 大孔徑φ76mm  | φ62mm  | |
主軸可通過棒料直徑 Through hole diameter  | 筒夾(Collet chuck):φ42mm 卡盤(Chuck):φ45mm  | 卡盤(Chuck): φ45mm  | 標配φ51m 大孔徑φ62mm  | 卡盤(Chuck):φ51mm  | |
主電機 Main motor  | 5.5KW/7.5KW  | 7.5/11KW  | 15/18.5KW  | 11/15KW  | |
 刀架 Turret  | 驅動形式 Driving fom  | 液壓/伺服刀架 Hydraulic/Servo turret  | 伺服刀架 Servo turret  | 伺服刀架 Servo turret  | 伺服刀架 Servo turret  |
刀位數 Number of stations  | 8  | 12  | 12  | 12  | |
刀具尺寸(車刀/鏜孔刀) Tool size  | 20×20/φ25mm  | 20×20/φ32mm  | 25×25/φ40mm  | 20×20/φ32mm  | |
 尾座 Tailstock  | 套筒直徑 Tailstock dia  | φ70mm  | φ75mm  | φ90mm  | φ75mm  |
頂尖錐度 Center taper  | MT No.4  | MT No.4  | MT No.4 (可選MT No.5)  | MT No.4  | |
套筒行程 Tailstock quill travel  | 80mm  | 80mm  | 100mm  | 80mm  | |
尾座體最大行程 Maximum stroke of tailstock body  | 290mm  | 430mm  | 520mm  | 430mm  | |

 床鞍 Carriage  | 傾斜角度 DEG Slant angle  | 45°  | 30°  | 45°  | 30°  |
移動距離 X/Z X/Z travel  | 150/305mm  | 150/460mm  | 215/600mm  | 150/460mm  | |
進給電機功率 Feed motor power  | 1.2KW/1.2KW  | 1.2KW/1.2KW  | 1.8KW/1.8KW  | 1.8KW/1.8KW  | |
快速移動速度X/Z Rapid traverse rare X/Z  | 18/18m/min  | 20/24m/min  | 24/28m/min  | 20/24m/min  | |
最大進給速度Max.imun feed speed  | 8m/min  | 8m/min  | 8m/min  | 8m/min  | |
滾珠絲杠直徑X/Z Ball screw diameter X/Z  | φ28×6/φ32×8mm  | φ32×10/φ32×12mm  | φ32×10/φ40×12mm  | φ32×10/φ40×12mm  | |
冷卻 Cooling  | 電機功率 Power  | 180W  | 550W  | 550W  | 550W  |
冷卻箱容積 Cooling tank volume  | 60L  | 150L  | 150L  | 150L  | |
 其它 Others  | 電源容量 Required electric Power  | 12KVA  | 15KVA  | 25KVA  | 21KVA  |
機床尺寸(長×寬×高) Floor Space  | 2040×1482×1754mm  | 2820×1580×1700mm  | 3190×1760×1960mm  | 2820×1580×1700mm  | |
機床重量 Mass of machine  | 約 3200kg about 3200kg  | 約3600kg about 3600kg  | 約4500kg about 4500kg  | 約3800kg about 3800kg  | |
