T2OB/T32B
系列雙主軸精密縱切數控車床

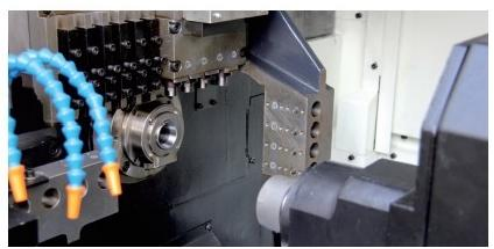

★T20B/T32B系列雙主軸精密縱切數控車主軸、背軸采用雙通道系統(tǒng)控制,可實現雙軸同時加工。刀架采用橫排刀式排布結構,獨特的高剛性設計,可實現強力加工。該系列機床一次送料長度可達320mm,可實現零件全長度的一次送料加工。
★該系列車床標配高速精密同步回轉導套,主軸端面孔系刀具,工件側面鉆孔、攻絲、銑扁加工動力刀具功能,背軸端面孔系刀具。選配主軸端面深孔鉆功能,主軸端面鉆孔、攻絲、銑槽、偏心孔加工功能的動力刀具功能,背軸端面鉆孔、攻絲、銑槽、偏心孔加工功能的動力刀具功能,用戶可根據需要靈活定制多種刀具功能組合。
★標配自動接料裝置,可選配長件接料、皮帶機零件傳輸功能,實現自動連續(xù)加工高精度、多批量、外形復雜的軸類零件的精密復合加工。

機床規(guī)格參數
項目ITEM  | T20B  | T32B  | |||||



 加工能力 Capacity  | 最大夾持棒料 Max spindle hole diameter  | φ3-φ20mm  | Φ8-φ32mm  | ||||
一次送料最大加工長度 A Max processing length  | 旋轉導套Rotation guide bushing  | 245mm  | 320mm  | ||||
無導套No guide bushing  | 45mm  | 70mm  | |||||
主軸最大鉆孔直徑 Max spindle drilling diameter  | φ10mm  | φ12mm  | |||||
主軸最大攻絲直徑 Max spindle tapping diameter  | M8  | M10  | |||||
背軸最大夾持直徑 Max sub spindle clamp diameter  | φ20mm  | Φ32mm  | |||||
背軸最大鉆孔直徑 Max sub spindle drilling diameter  | Φ10mm  | Φ12mm  | |||||
背軸最大攻絲直徑 Maxsub spindle tapping diameter  | M8  | M10  | |||||
動力頭最大鉆孔直徑 Max power tool drilling diameter  | Φ6mm  | Φ8mm  | |||||
動力頭最大攻絲直徑 Max power tapping diameter  | M5  | M6  | |||||
動力頭最大槽銑刀直徑 Max power tool millinggroove diameter  | Φ40mm  | Φ45mm  | |||||
 主軸 Spindle  | 中心高度 Center height  | 1025mm  | 1030mm  | ||||
主軸通孔直徑 Max Spindle through hole diameter  | φ23mm  | Φ36mm  | |||||
背軸通孔直徑 Max Sub spindle through hole diameter  | φ23mm  | Φ33mm  | |||||
主、背軸最高轉速 Max spindleand sub spindle speed  | 6000r/min  | 6000r/min  | |||||
主、背軸功率 Max spindle and sub spindle power  | 3 KW  | 4.4 KW  | |||||

 刀具配置 Tool specs  |

 刀具數量 Number of tool  | 標配Standard:18把 選配端面動力頭Optional facing power tool:21把units(不含not contain Y2軸axis)  | 標配Standard:19把 選配端面動力頭Optional facing power tool: 21把units(不含not contain Y2軸axis)  | ||||
選配Optional Y2軸axis22把units (不含端面動力頭not contain power tool)  | 選配Optional Y2軸axis23把units (不含端面動力頭not contain power tool)  | ||||||
車削刀具 Turning tool  | 6*φ12*150mm  | 6*φ16*150mm  | |||||
端面鉆孔刀具 Facing tool  | 4*ER16  | 5*ER16  | |||||
側向動力刀具 Side power tool  | 4*ER16  | 3*ER16+1*ER20  | |||||
背軸端面鉆孔刀具Sub spindle faceing drilling tool  | 4*ER16  | 4*ER20  | |||||
端面動力刀具(選配) Faceing power tool (optional)  | 3*ER16(動力power) +4*ER16(端面孔face hole)  | 3*ER16(動力power) +4*ER20(端面孔face hole)  | |||||
Y2軸動力刀具(選配) Y2 axis power tool (optional)  | 4*ER16(動力power) +4*ER16(端面孔face hol)  | 4*ER16(動力power) +4*ER16(端面孔face hole)  | |||||
動力刀具最高轉速 Max speed of power tool  | 5500rpm  | 5500rpm  | |||||
動力頭電機功率 Motor power of power tool  | 0.75Kw  | 0.75Kw  | |||||

 行程 / 進給 Travel / Axes
  |
 控制軸數 Numberof axis  | 標配 X1、Y1、Z1、X2、Z2 Standard  | 5軸axis  | 5軸axis  | |||
選配Optional X1、Y1、Z1、X2、Y2、Z2 Y2軸axis  | 6軸axis  | 6軸axis  | |||||
快移速度 Rapid move speed  | X1軸axis、YI軸axis、Z1軸axis、 X2軸axis、Z2軸axis、Y2軸axis  | 15m/min 18m/min  | 15m/min 18m/min  | ||||
電機功率 Motor power (X1、Y1、Z1、X2、Y2、Z2)  | 0.75KW  | 0.75KW  | |||||
其它 Others  | 機床尺寸(長×寬×高) Floor Space  | 2100*1185*1781mm  | 2260*1490*1860mm  | ||||
機床重量 Mass of machine  | 約 3050kg about 3050kg  | 約 3150kg about 3150kg  | |||||
