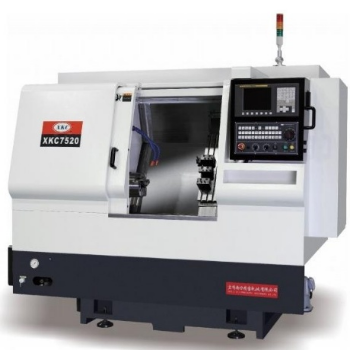

752OA
系列斜床身精密數控排刀車床
高 精 度 主 軸 :
機床采用套筒式主軸,日本超高精密主軸軸承,保證主軸的高剛性和持久精度,主軸跳動 <3μm。
高 效 率 加 工 :
機床主軸最高轉速5500轉/分鐘,X、Y軸快移速度可達20米/分鐘??梢耘渲米詣?dòng)送料機,實現高速、高效自動化加工。
床 身 結 構 :
高剛性密烘鑄鐵60°斜床身結構,排屑流暢,結構緊湊,造型美觀。
高 精 度 進 給 :
進給各軸全伺候驅動,采用日本NSK、THK高精度滾珠絲杠,保證加工精度及長時間的精度保持,進給各軸重復定位精度<±lμm。
排 刀 式 刀 架 :
新穎的排刀式刀架重復換刀誤差為最小,換刀高速準確,能夠大幅度節省加工時間。
超 強 切 削 :
高轉速、高精度液壓回轉缸,精密筒夾和高剛性精密動力卡盤配置,提高了人性材料切削和強力切削的能力。
數 控 系 統 :
采用FANUC數控系統,使機床具有高穩定性。
機床規格參數
項目ITEM  | 7520A  | |
 加工能力 Capacity  | 最大回轉直徑 Max swing diameter  | φ400mm  |
刀座板上面最大的回轉直徑 Swing over cross slide  | Φ90mm  | |
最大加工直徑 Max. turning diameter  | φ360mm  | |
最大加工長度 Max. turning length  | 200mm  | |
 主軸 Spindle  | 最高回轉速度 Max spindle speed  | 5500r/min  |
主軸通孔直徑 Spindlebore dia  | φ57mm  | |
主軸可通過棒料直徑 Through hole diameter  | 筒夾(Collet chuck): φ42mm 卡盤(Chuck): φ45mm  | |
主電機 Main motor A/C  | CTB 7.5KW/FANUC 5.5/7.5KW  | |
刀架 Turret  | 刀位數 Number of stations  | 7  |
刀具尺寸(車刀/鏜孔刀) Tool size  | 20×20 φ25mm  | |
 行程/進給 Travel/Axes
  | X軸移動量 X-axis travel  | 360mm  |
Z軸移動量 Z-axis travel  | 400mm  | |
X/Z軸最大快移速度 Rapid feed X/Z  | 20m/min  | |
X/Z進給電機 Feed motors  | 伺服1.2KW  | |
C軸(僅7520C)  | 最小控制角度 Min. control angle  | 0.001°(Bzi編碼器)  |
 其它 Others  | 總電氣容量 Required electric power  | 12 kVA  |
筒夾 Collet chuck  | 5"  | |
中空液壓缸 Rotating hydraulic cylinder  | 6"  | |
機床尺寸(長×寬×高) Floor Space  | 2360*1569*1810mm  | |
機床重量 Mass of machine  | 約 2800kg about 2800kg  | |
